Roboter-Palettierlösung
Eine der neuen Roboter-Anwendungen, die von WITTMANN auf der K 2022 präsentiert werden, ist die WITTMANN Palettierzelle.

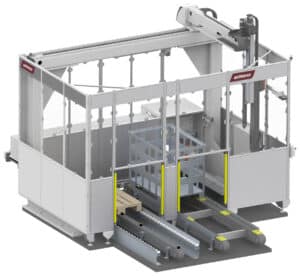

Der WITTMANN W938T Roboter arbeitet in der Palettierzelle.
In dieser Anwendung werden Traystapel mittels einer horizontalen Servoachse von einem Puffer hinter der Palettierzelle zum Arbeitsbereich des Top-entry Roboters gebracht. Ein neuentwickelter W938T Roboter mit vorgelagerter Entformachse und B-Servo-Rotationsachse übernimmt die Trays. Bevor diese auf einer Europalette [1.200 × 800 mm] bzw. in einer DB Gitterbox [1.240 × 835 × 970 mm] abgestapelt werden, wird über eine optische Kontrolle die Ausrichtung geprüft. Im Anschluss erfolgt die Positionierung auf dem Transportgebinde entsprechend den Vorgaben im Ablageprogramm. In weiterer Folge wird anhand dieser Zelle demonstriert, wie zwei Fördersysteme des Unternehmens ErgoTek die befüllte Palette bzw. DB Gitterbox in die Schutzeinhausung hinein- und aus dieser herausfahren.
Sämtliche Komponeten von ErgoTek werden ausschließlich über die WITTMANN R9 Steuerung des Roboters gesteuert. Diese Palettierzelle führt in eindrucksvoller Weise die höchst flexiblen Einsatzmöglichkeiten eines cartesischen Roboters vor. Das gezeigte Konzept kann auch als Stand-alone-Lösung fernab der Kunststoffproduktion im Bereich der Lagerlogistik genutzt werden.
