Cityflieger im Aufwind

Beim FiberForm-Verfahren wird ein sogenanntes Organoblech, thermoplastisch imprägnierte Endlosfasern, ins Werkzeug eingelegt, geformt und umspritzt. Im Vergleich zur Fertigung von Bauteilen aus Metall bietet diese vollautomatisierte Kombination aus Thermoformen und thermoplastischem Umspritzen deutliche Vorteile wie geringere Kosten, weniger Eigengewicht und ein Bruchteil des zeitlichen Aufwands. Und das bei gleicher mechanischer Festigkeit und Sicherheit. Gleichzeitig erlaubt das FiberForm-Verfahren deutlich mehr Designfreiheit.

Beim NIAR „Advanced Technologies Lab for Aerospace Systems“ (ATLAS) geschieht dies auf einer GXW 450-2000/1400 von KraussMaffei mit einer Schliesskraft von 4500 kN und einer Wendeeinheit sowie einer passenden Automationslösung mit zwei IR-Industrierobotern.

Schnelle Fertigung

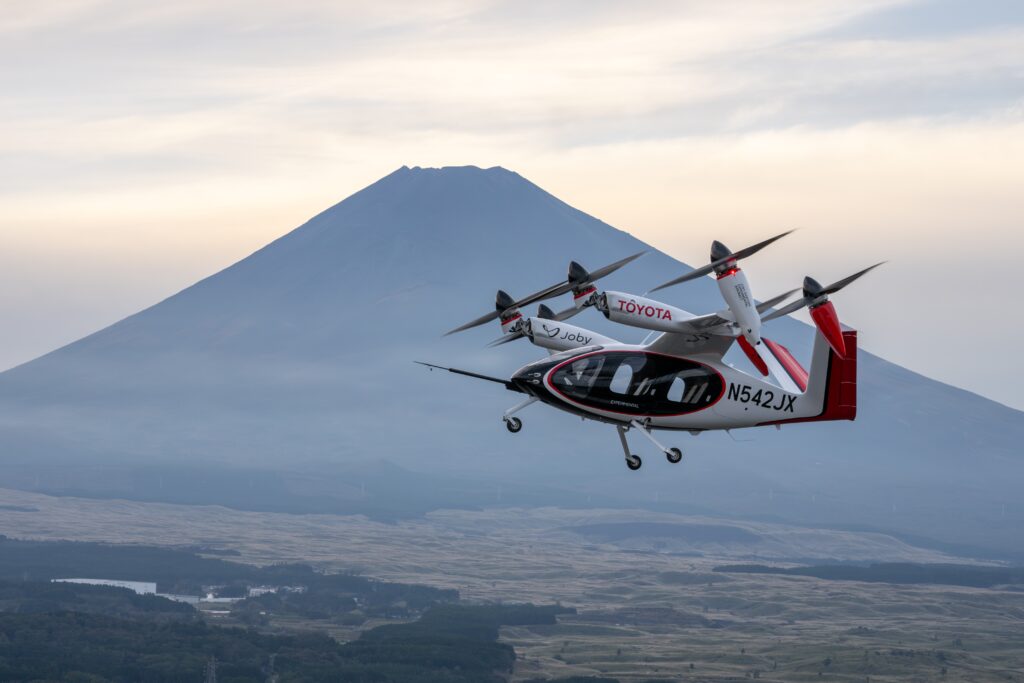

Die kurzen Taktzeiten im Vergleich zu Metall werden besonders deutlich bei der neu entwickelten und erprobten Rippenstruktur. Traditionell werden Bauteile dieser Art aus einem massiven Metallblock gefräst – ein Verfahren, das mehr als 80 Prozent des Materials entfernt und über 100 Arbeitsstunden in Anspruch nimmt. „Im Gegensatz dazu wurde das thermoplastische Bauteil aus einem flachen Organoblech in weniger als zwei Minuten geformt und umspritzt. Die ausgewiesene Expertise der beteiligten Partner war entscheidend für diesen Erfolg“, erklärt Dr. Waruna Seneviratne, Direktor von NIAR ATLAS. Neben KraussMaffei waren die Firmen Joby Aviation, Toyota, Victrex und Prospect an der Entwicklung beteiligt. Das Projekt ist Teil des “Manufacturing for Affordable Sustainable Composites” Programms des Air Force Research Laboratory.

Von Grossserie profitieren

„Die Ergebnisse unterstreichen das Potenzial der aus der Automobilindustrie bekannten FiberForm-Technologie für die Serienfertigung von Primär- und Sekundärstrukturen in der Luftfahrt“, so Seneviratne weiter. Eugen Schubert, Sales and Applications Manager, IMM & Automation bei KraussMaffei, betont die Bedeutung des NIAR ATLAS-Labors als Innovationsplattform: „Das NIAR ATLAS Institut bietet eine ideale Umgebung, in der Maschinenhersteller, Materiallieferanten und Werkzeugentwickler gemeinsam mit Flugzeugherstellern neue Materialien und Prozesse risikofrei für anspruchsvolle Luftfahrtanwendungen erproben und für die Serienreife entwickeln können.“

Erfolgsprodukts Prachter

Niar Atlas und KraussMaffei arbeiteten bereits 2024 erfolgreich zusammen. Damals ging es um im FiberForm-Verfahren hergestellte Fensterverschlüsse, die für die Umrüstung von Passagier- zu Frachtflugzeugen, sogenannte Prachter, zum Einsatz kamen. Die Fensterverschlüsse wurden in nur 90 Sekunden produziert und waren 20 bis 30 Prozent leichter sowie nur halb so teuer wie ihre Pendants aus Metall.

Mit der neuen, komplexen Rippenstruktur demonstrieren die Entwicklungspartner die FiberForm-Technologie nun an einem anspruchsvollen Strukturbauteil und ebnen den Weg für weitere Anwendungen sowie die erfolgreiche Zertifizierung in der Luftfahrt.
